概述

环网柜是使用极广且数量最多的开关设备，由于在设计、制造、安装和运行维护等方面存在着不同程度的问题，因而事故率比较高，在诸多性质的开关柜事故中，绝缘事故多发生于10千伏及以上电压等级，造成的后果也很严重。特别是小车式开关柜，绝缘事故率更高，而且往往一台出现事故，殃及邻柜的现象更为突出。

因此需要对开关柜实行状态检修，对设备运行状况进行实时在线监测，根据设备的运行状态和绝缘的劣化程度，确定检修时间和措施，减少停电时间和事故的发生，提高电力系统运行的安全可靠性及自动化程度。各类绝缘缺陷发展到最终击穿，酿成事故之前，往往先经过局部放电阶段，局部放电的强弱能够及时反映绝缘状态，因此通过在线监测局部放电来判断绝缘状态是实现开关柜绝缘在线监测和诊断的有效手段。

系统介绍

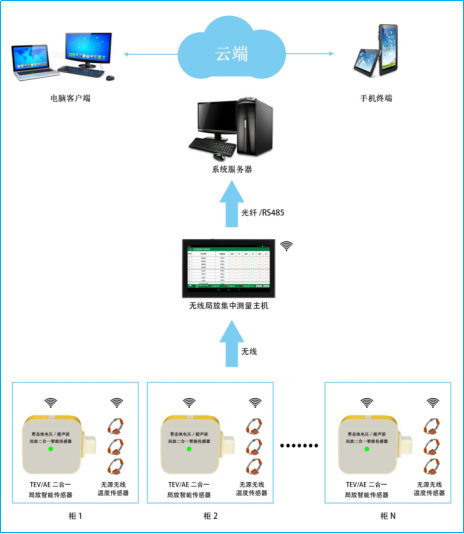

高压开关柜、环网柜局放在线监测系统主要由无线局放集中监测主机、TEV/AE局放二合一智能传感器、无源无线温度传感器和后台系统软件组成。如下图所示：

主要特点

l 可在电网设备带电运行情况下进行现场安装和维护，不影响电网设备运行和供电可靠性。

l 具备边缘计算功能，根据各参数历史数据综合判断进行预警、告警、正常诊断。

l 采用无线通讯方式，现场无需布置线缆，现场施工方便。

l 局放二合一智能传感器采用超低功耗设计，内置电池容量可支持工作5年以上。

l 无源无线温度传感器无需供电，安装简易。

l 可现场就地显示，也可以在手机APP上远程获取数据。
