概述

油浸式纸变压器绝缘结构中的某些部位受到了过高的电场强度作用会发生局部放电，例如，匝绝缘的导线表面有尖角、毛刺，或者油箱及某些金属结构件出现尖角等。此外，线匝间、线匝与垫块接触处，均存在“楔形”油隙，其击穿强度较低，在工艺上对这些部位处理不当，也会产生局部放电。故障统计数据表明：变压器绝缘故障常常起源于局部放电造成的油纸绝缘老化。

变压器局部放电过程中会产生电脉冲、电磁辐射、超声波、光以及产生一些新的生成物，并引起局部过热。因此，相应地出现了电脉冲检测法、超声波检测法、光测法、红外检测法等多种检测方法，其中脉冲电流法和超声波检测法应用最为广泛。脉冲电流法是目前国际上唯一有标准的局部放电检测方法，尽管测量频率低、频带窄、信息量少，但依据IEC 60270标准进行测量，所得数据具有可比性，目前是不可替代的。随着科技的发展，信号分析技术（神经网络、指纹分析、专家系统、模糊诊断、分形等）越来越多地应用到变压器局部放电检测中，对那些按IEC 60270标准测量得到的放电数据，进行模式识别和绝缘剩余寿命评估，推动了局部放电检测技术的发展。

射频检测给我们提供了一条新的途径——可以通过检测远高于传统测量频率的局部放电信号来对电力变压器进行诊断，消除干扰的影响，从而实现局部放电脉冲信号的精确提取。

系统介绍

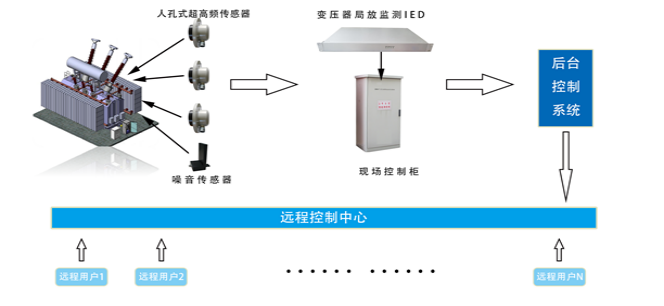

变压器局部放电在线监测系统主要由人孔式超高频传感器、背景噪音传感器、局放分析IED、现场综合监控柜、电脑等辅材组成。具体的硬件参数及外形如下图所示：

超高频传感器:

人孔式超高频传感器

变压器局放监测IED :

变压器局放监测IED

现场监控柜:
