概述

无线GIS局部放电在线监测系统可监测GIS在运行过程中局部放电情况，及时对GIS绝缘异常状态和放电性故障做出预警，掌握局部放电的发展趋势，具备友好的人机管理界面，方便用户查阅历史数据与实时数据，当数据越限时能及时报警并对故障点进行定位，为GIS正常运行提供必要的指导数据，提高GIS运行的可靠性、安全性和有效性。

系统介绍

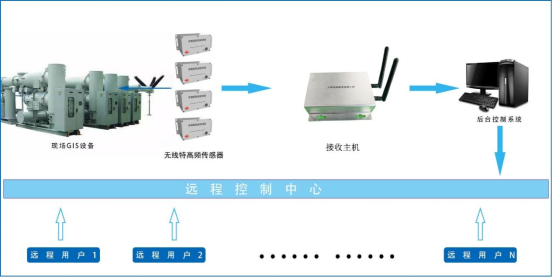

基于特高频法的GIS局部放电在线监测系统主要由采集器、无线特高频传感器和后台服务器（含软件）组成。构架图如下图所示

基于超声波法的GIS局部放电在线监测系统主要由采集器、智能超声波局放传感器和后台服务器（含软件）组成。构架图如下图所示：

主要功能特点

l 可检测GIS中的局部放电，如金属颗粒、悬浮电位、内部电晕、绝缘内部缺陷、绝缘表面脏污等典型缺陷产生的局部放电。

l 具备GIS局部放电初步定位功能，定位精度为GIS某个气室或间隔。

l 具有局部放电模式库和识别算法，提供背景噪声、典型干扰和局部放电类型识别功能。

l 具有基本统计谱图（φ-Q-N）和二维谱图（Q-T、N-T、φ-Q、φ-N）显示，信号幅值、相位、放电频次等基本的局部放电表征参数及各种统计特征参数显示和存储。

l 具备基于局部放电信号的幅值、发生频度、类型和发展趋势，对局部放电的严重程度做出判断。

l 具备根据检测结果和设定的报警条件，在达到报警条件时，自动发出报警信号，报警方式要求：

能够显示报警。可采用阀值报警、关联报警和趋势报警等多种报警模式；可根据局部放电严重程度设置多个报警级别。

报警信息上报方式，能自动捕捉并记录启动报警信号，报警包括声、光、短信等形式。
