本系统采用国际先进的荧光光纤温度传感技术，具有耐高压、不受电磁干扰、本质安全、长期可靠、易扩展等优点，对风电及供电系统的箱变、高压开关柜、环网柜、室外及地下电缆接头等监测点的温度进行实时在线监测。
技术参数
工作电源 | AC/DC 220V |
工作环境 | 温度：-40℃～+70℃ 湿度：≤95%RH |
测温范围 | -40～200℃ |
温度分辨率 | 0.1℃ |
测温精度 | ±0.5℃ |
测温通道 | 1～12通道（可定制） |
传感器直径 | Φ3.2mm |
尾纤长度 | 3～50 米 |
弯曲半径 | 不小于 4.4cm |
尾纤接口抗拉强度 | 不大于 40N |
尾纤抗拉强度 | 不大于 100N |
光纤接头 | ST |
通讯接口 | MODBUS-RTU通讯协议 |
系统构成
系统由荧光光纤测温传感器、解调仪、显示装置、后台专用测温软件（可选）组成：
（1）荧光光纤测温传感器
荧光光纤测温探头将测温探头监测部位的温度信息转换为光信号， 并传送给光纤测温变送器，光纤传感器的探头尺寸极小，可直接安装在被测点上，测温准确，响应迅速；其尾纤选用柔软、坚固的特制光纤，它具有传输带宽高、信号稳定、抗电磁干扰、抗挠曲、抗冲击强度高和连接快捷等优点；尾纤护套的材质是聚四氟乙烯，它具有耐高温、耐老化、耐腐蚀、高绝缘、不粘附等特性，可适应高压、高温、强电磁等恶劣的使用环境。
测温范围 | -40℃～200℃ |
探头尺寸 | 3.2mm |
尾纤长度 | 3～50 米 |
弯曲半径 | 不小于 4.4cm |
尾纤接口抗拉强度 | 不大于 40N |
尾纤抗拉强度 | 不大于 100N |
光纤接头 | ST |
（2）解调仪
可实时将各测温点温度信息变送成数字信号传输给显示装置，体积小巧，性能可靠。
工作电源 | AC/DC 220V |
测温通道数 | 1～12通道（可定制） |
通讯方式 | RS485通讯，Modbus 协议 |
光纤接头 | ST 接头 |
（3）显示装置
显示装置通过RS485 采集解调仪传输过来的温度信息，实时显示传感器温度，并具备参数整定、通讯设置等功能。
规格型号 | 显示装置 |
工作电源 | 显示装置：无需外接电源，由光纤测温解调仪提供 |
显示方式 | 触摸屏显示 |
通讯方式 | RS485通讯，Modbus 协议 |
安装方式 | 嵌入式/壁挂式 |
产品尺寸图
（1）显示装置尺寸图
显示装置外形尺寸图165*125*62.5mm（宽*高*深）

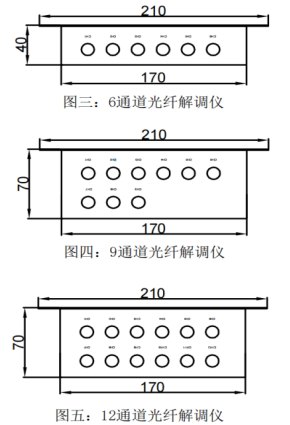

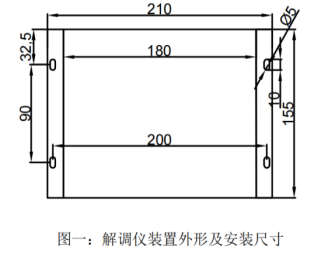

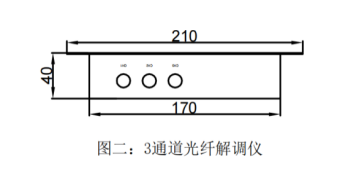

（2）光纤调节仪尺寸图
