1、本电动机保护器适用于额定电压690V以下,额定电流至820A的低压电动机保护和监控。该系列产品通过对现场信号实时监测，并对电机的启动不正常、过载、过流、过热、堵转、缺相不平衡、欠压、过压、欠功率、欠载、接地或漏电等故障引起对电动机的危害给予以系统保护，可实现多种操作控制功能，同时具有测量、自我诊断、维护管理、现场总线通讯等功能。

2、保护器采集并计算三相电流，三相线电压，频率、有功功率、无功功率、视在功率、功率因数、电能、接地电流等数据，将这些数据计算后和保护器记录的各种保护功能整定信息进行比较，当符合保护动作条件时，驱动继电器输出，从而达到可靠保护电动机的目的。

电动机保护器实现测量功能、保护功能、电动机启/停控制功能和远程通讯功能；带7路开关量监测，可以根据需要进行配置，，支持MODBUS-RTU通讯总线。

◇ 电动机额定功率、额定电流参照表

对于200A以上的，以外置500/5的电流互感器为例，保护互感器选用10A量程，在设置电机额定电流时候也按2次电流输入，比如132W电机额定电流是240A，则输入2次电机额定电流IE为240/100=2.4A，在变比菜单下CT输入100  如下表格：

◇　控制器相关附件说明：

1、外部电流互感器ECT系列

当电动机额定电流大于200A时，控制器需增选外部电流互感器，互感器电流变比可为500A：5A、800A：5A等；此时选额定电流为5A的控制器。外置电流互感器保护精度应为5P10，测量精度为0.5级，互感器三只为一套。

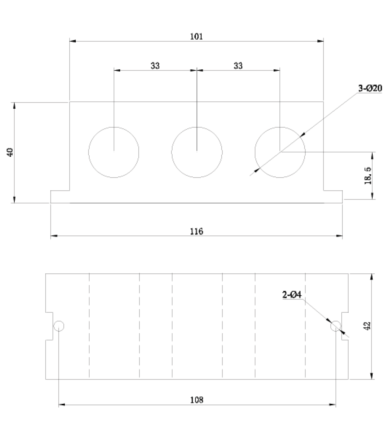

1、外部保护电流互感器参数及尺寸如下：

分体式互感器外型大小

CT304

CT305

CT306

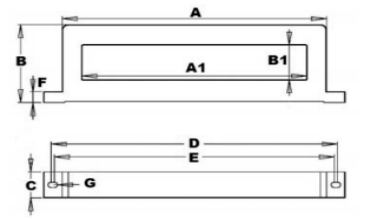

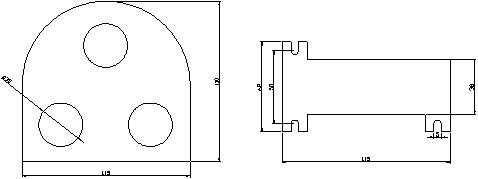

2、 剩余电流互感器有穿电缆和穿铜排两种，参数及尺寸如下：

穿电缆：

穿铜排：

技术参数

• 全电量测量，点阵LCD全中文显示

• 内置4路继电器，可设置成直接启动方式、正反启动方式、星/三角启动两继电器方式、自耦变压器启动两继电器模式、双速电机启动模式、断路器直接启动模式和保护方式。

• 保护功能齐全，每种保护功能可实现保护的关闭、报警或跳闸。

• 保存最近100条跳闸记录。

• 可编程模拟量输出功能,标准RS-485通讯接口

• 模块化设计，体积小，结构灵活；与标准80型尺寸相同。

• 可以测量电压、电流、温度和频率信号为保护提供更多依据

• 超宽范围工作电源AC85-265V

• 工作环境:

• 电机额定电压：AC380V AC660V

• 额定电流: 0.5-820A

• 工作温度:-10℃～+55℃

• 存储温度: -25℃～+70℃

• 相对湿度 ≤93%RH

• 海拔:不超过3000米

• 大气条件：使用地点不允许有易爆介质，以及含有腐蚀金属和破坏绝缘的气体和导电介质。

• 3.3符号对照表：

• 3.4测量精度：

• 3.5电气参数：

• 辅助电源 ：AC/DC 85-265V

• 功耗：<10VA

• 绝缘电阻:＞100MΩ

• 继电器：5A/AC250V,5A/30VDC（常开触点）

• 3.6电气试验：

• 静电放电：  严酷等级：Ⅲ级

• 电快速瞬变脉冲群：  严酷等级：Ⅲ级

• 浪涌冲击：  严酷等级：Ⅲ级

• 耐压特性

• 电源/输入/输出两两之间  AC2kV/1min

• 3.7产品标准

• GB/T 14048.1     低压开关设备和控制设备 总则

• GB/T 14048.4     低压开关设备和控制设备 低压机电式接触器和电动机起动器

• JB/T 10613-2006   数字式电动机综合保护装置通用技术条件

• JB/T 10736-2007   低压电动机保护器

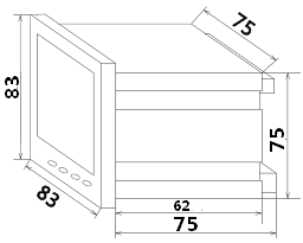

电机保护器尺寸

5.1 保护器端子

• 上排：电源和7开入量

• 中排：RS485、4开出量和模拟量输出

• 下排：信号

u

通用端子对应功能

功能配置

   本产品的标准配置具备启动超时、过载、断相、接地/漏电保护、过流堵转、电流不平衡保护、短路等保护功能，欠载*、温度*、欠压*、过压*、频率*、欠功率因数*等保护功能则作为可选。详细的功能配置请参阅表4功能配置表。
