概述

本系列产品根据国家电力行业“五防”的要求开发研制，主要适用于2KV～35KV/50Hz户内开关柜,是一种新型多功能、动态模拟指示的自动化设备。它集一次回路模拟图、断路器位置、开关状态、接地刀闸位置、弹簧储能状态、高压带电闭锁、温度湿度指示控制、高压自检、核相等多项功能于一体（型号不同功能会有所差别）广泛应用于电力行业。

技术参数

1、工作电压：AC/DC 110V～220V 50Hz ±10%

2、工作环境：温度-10℃～55℃；湿度≤75%RH；海拔高度≤3000m

3、控温模式：升/降温型，控湿模式：除湿型

4、抗电强度：外壳与端子间大于AC2000V。

5、绝缘性能：外壳与端子间大于100MΩ。

6、功    耗：≤10W

7、温度测量范围：-30～130℃

8、湿度测量范围：0～99%RH

9、强制闭锁动作寿命：＞10000次

10、主控输出/报警输出：无源，阻性负载，触点容量AC220V 2A

11、继电器输出接点额定容量：AC 220V/3A  DC110V 3A。

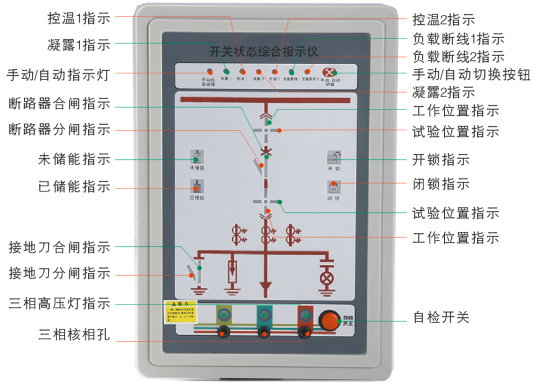

装置面板功能图
